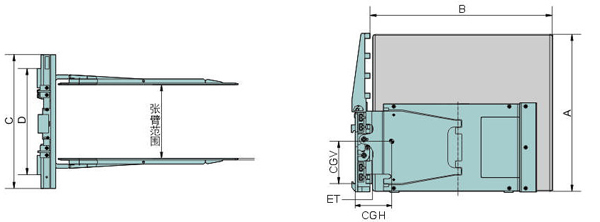

主要參數介紹
|
承載能力@
載荷中心（Kg@mm)
|
型號
|
張臂范圍
（mm)
|
臂高H
（mm）
|
臂長L
(mm）
|
框架寬度B
(mm）
|
失載距ET
(mm)
|
水平重心CGH
(mm)
|
自重
（Kg）
|
適配叉車
（t)
|
|
1400@700
|
ZX14J-A1
|
560-1920
|
1200
|
1420
|
1040
|
117
|
461
|
775
|
2-2.5t
|
|
1400@700
|
ZX14J-A2
|
760-2120
|
1200
|
1420
|
1040
|
117
|
455
|
785
|
2-2.5t
|
|
1400@700
|
ZX14J-A3
|
590-1950
|
1200
|
1480
|
1040
|
117
|
489
|
790
|
2-2.5t
|
|
1200@600
|
ZX12J-A1
|
400-1550
|
1200
|
1220
|
1040
|
117
|
394
|
700
|
2-2.5t
|
|
1400@700
|
ZX14J-A4
|
560-1920
|
1200
|
1220
|
1040
|
117
|
387
|
730
|
2-2.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路。
3、整機出廠時配有四檔調壓閥。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最大
|
側移動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
ZX**J
|
160
|
4
|
15
|
38
|
19
|
26
|
38
|
產品特點
屬具產品應用及重要部件配置
１、液壓系統方面：關鍵液壓元器件均采用國外原裝進口液壓產品；密封件均采用進口產品；高壓膠管采用高性能進口膠管；四檔調壓閥可用于根據不同貨物，
設置不同的合適夾緊力。
2、機械性能方面：內置側移功能，可以同時實現夾緊/張開和側移功能，并且視野較好；附加兩組油路即可滿足使用要求。
3、結構件方面：左右?jiàn)A板采用高性能鋁合金板，以減輕重量；連接板則由高強度板材熱壓成型，抗變形性能好。
4、應用范圍：適用于對倉儲、飲料、家電及電子行業紙箱包裝產品的高效無托盤搬運，節省了購置和維護托盤的費用，也節省了倉儲空間。
|
