主要參數介紹
|
承載能力@
載荷中心
Kg@mm
|

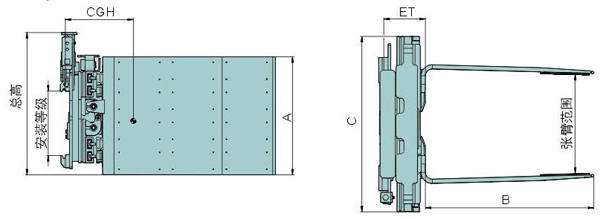

型號
|
張臂范圍
（mm）
|
臂高
A
（mm）
|
臂長
B
(mm)
|
框架寬度
C
（mm)
|
總高
（mm）
|
自重
（Kg)
|
失載距
ET
（mm)
|
備注
|
適配叉車
|
|
800@500
|
YX16RC-A1
|
580-1880
|
700
|
1000
|
1040
|
844
|
760
|
225
|
旋轉側移
|
2-2.5t
|
|
1900@500
|
YX19RT-B1
|
480-1760
|
565
|
1140
|
1040
|
772
|
740
|
263
|
旋轉
|
3-4.5t
|
|
2500@500
|
YX25RT-B1
|
615-1895
|
505
|
1060
|
1010
|
700
|
740
|
255
|
旋轉
|
3-4.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路（帶側移需增加電磁閥）。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
側移動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
YX**RC（T）
|
35
|
160
|
19
|
26
|
38
|
19
|
26
|
38
|
旋轉扭矩要求
|
型號
|
轉速
|
扭矩
|
|
YX**RC(T)-A
|
3.5/min@38L/min
|
4200N.m@160Bar
|
|
YX**RC(T)-B
|
5.2/min@57L/min
|
9000N.m@160Bar
|
產品特點
屬具產品應用及重要部件配置
1、液壓系統方面：馬達、閥及密封件均要采用原裝進口產品；高壓膠管采用錐面密封的高性能進口膠管。
2、結構件方面：左右夾板采用高性能的合金鋼板，并經整體壓形和校正，抗彎性能好。
3、機械性能方面：內置式側移功能，可以同時實現夾緊、張開以及側移或旋轉功能，并且視野較好；附加兩組油路即可滿足使用要求。
|
