主要參數介紹
|
型號
|
承載能力@載荷中心
(Kg@mm)
|
安裝等級
|
適配叉車
|

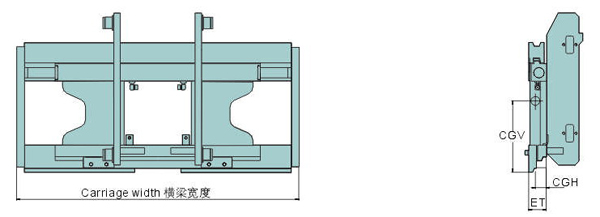

橫梁寬度
(mm)
|
失載距ET
(mm)
|
自重
(Kg)
|
|
ZC15
|
1800@500
|
Ⅱ
|
1～1.8T
|
970
|
70
|
115
|
|
ZC20
|
2500@500
|
Ⅱ
|
2～2.5T
|
1040
|
70
|
134
|
|
ZC30
|
3000@500
|
Ⅲ
|
3T
|
1100
|
75
|
167
|
|
ZC35
|
3500@500
|
Ⅲ
|
3.5T
|
1100
|
85
|
220
|
備注:
1、由于不同型號的叉車門架配合狀況不同，該側移器的豎板和滾輪軸須與之相配合，訂購時請?zhí)峁┫嚓P(guān)的叉車貨叉架圖紙。
2、供貨狀態不包括滾輪組件；
3、要求叉車需增加1組附加油路；
4、側移總量為：200（±100）mm；
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
最小
|
推薦
|
最大
|
|
ZC
|
140
|
210
|
4
|
8
|
11
|
產品特點
屬具產品重要部件配置
液壓系統方面：側移油缸采用柱塞缸，其結構簡單，加工方便。密封件全部采用NOK系列產品，質量穩定可靠。
結構件方面：上下橫梁采用高強度板，油缸外有擋板，可以保護活塞桿不受損壞；
機械性能方面：油缸內置于上橫梁，結構緊湊，能有效提高側移器承載能力，活塞桿兩端裝有緩沖環，可以減小沖擊，保護貨物；同時將側移器功能和貨叉架功能合二為一，從而降低了門架的前懸，大幅度提高了整車的性價比、承載能力以及整機可靠性。
|
