主要參數介紹
|
型號
|
承載能力
@載荷中心
|
安裝等級
|
適配叉車
|
貨叉調距
范圍 (mm)
|
適配貨叉
寬度 (mm)
|
叉車貨車架寬度最小值 (mm)
|

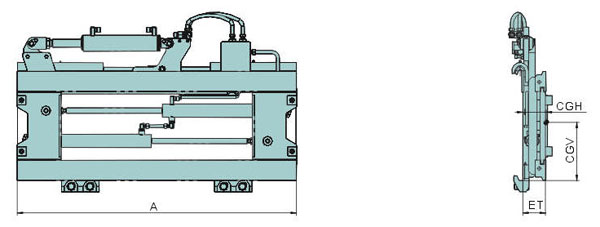

總寬A (mm)
|
垂直重心 CGV(mm)
|
自重
(Kg)
|
水平重心 CGH(mm)
|
失載距ET
(mm)
|
|
TY25G-A2
|
2500@500
|
Ⅱ
|
1-2.5t
|
30-980
|
100/122
|
1040
|
1040
|
260
|
120
|
50
|
95
|
|
TY45G-B2
|
4500@500
|
Ⅲ
|
3-4.5t
|
40-1040
|
125/150
|
1100
|
1100
|
315
|
180
|
50
|
93
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、要求叉車需增加2組附加油路。
3、貨叉可用叉車自配貨叉，可掛裝Ⅱ安裝的貨叉，但貨叉長度不應超過1525mm。
4、貨叉調距范圍：其最小值為貨叉合攏時兩貨叉的內側間距，最大值為貨叉張開時兩貨叉的外側間距。
5、調距叉整體側移量為±100mm。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
|
最大
|
|
|
最小
|
推薦
|
最大
|
|
|
TY**G
|
180
|
11
|
15
|
19
|
|
產品特點
屬具產品重要部件配置
1、液壓系統方面：油缸采用活塞缸形式，結構簡單，便于維修；密封件全部采用NOK系列產品，質量可靠；側移有節流結構，側移貨物運行平穩。
2、結構件方面：架體采用高強度板材焊接而成，滑塊采用高分子耐磨材料。
3、液壓閥方面：采用平衡閥，保證貨叉同步運行，平衡閥采用原裝進口閥芯。
|
